در پروژههای صنعتی و سالنهای تولید سنگین، وینچ جرثقیل سقفی قلب تپنده سیستم باربرداری محسوب میشود. زمانی که ظرفیت باربری، ارتفاع بالابری یا شرایط محیطی فراتر از توان بالابرهای پکیج و آماده بازار باشد، مهندسی و ساخت انواع وینچ جرثقیل سقفی (اپن وینچ بالابر) به عنوان تنها راهحل مطمئن و مهندسی مطرح میگردد. مجموعه تارتن کرین با تکیه بر استانداردهای معتبر طراح و سازنده انواع وینچهای باز و سفارشی برای کاربریهای سنگین و شیفتهای کاری فشرده است.
چرا ساخت انواع وینچ جرثقیل سقفی به صورت اپنوینچ برای صنایع سنگین ضروری است؟
در خطوط تولید پیوسته، سالنهای ریختهگری، صنایع فولاد، معادن و صنایع سنگین، توقف ناگهانی خط باربرداری به معنای خسارتهای میلیونی و خواب کامل خط تولید است. در این محیطها بالابرهای آماده و پکیج استاندارد بازار (Compact Hoists) به دلیل ساختار بسته، توان خنککاری پایین، ابعاد محدود درام و عدم انطباق با چرخههای کاری مداوم دچار فرسودگی زودرس و سوختن موتور یا شکست دندههای گیربکس میشوند.

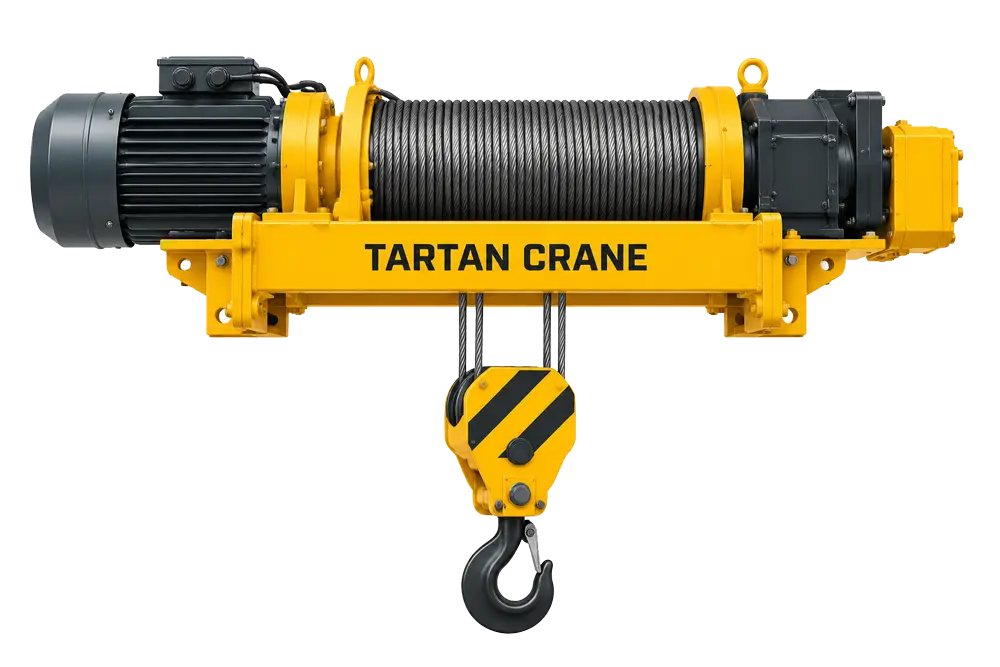

مهندسی و ساخت انواع وینچ جرثقیل سقفی به سبک باز یا اصطلاحاً اپن وینچ بالابر (Open Winch)، یک انتخاب لوکس نیست؛ بلکه ضرورتی صنعتی با اهداف زیر است:
- سازگاری با کلاسهای کاری فوقسنگین (Heavy Duty Duty Cycles): اپنوینچها بر مبنای استانداردهای بینالمللی FEM در کلاسهای 3m، 4m و 5m یا طبق استاندارد ISO در ردههای M6 تا M8 طراحی میشوند تا بتوانند بدون وقفه در ۳ شیفت کاری تحت بار نامی کار کنند.
- دسترسی سریع و بدون مانع برای نگهداری (Maintainability): در وینچهای باز، المانهای مجزا (الکتروموتور، ترمز، گیربکس، درام و ترولی) روی یک شاسی فولادی ماشینکاریشده مستقر شدهاند. تکنسین نگهداری و تعمیرات (نت) بدون نیاز به دمونتاژ کل وینچ، میتواند روغن گیربکس، لنت ترمز یا سیمبکسل را بررسی و تعویض کند.
- تحمل دما، گردوغبار و محیطهای تهاجمی: امکان استفاده از موتورهای کلاس حرارتی H، آببندی با استاندارد حفاظتی IP65/IP66، شیلدهای تابشی ضد حرارت مذاب و سیستمهای تهویه اجباری مستقل (Force Cooling) تنها در بستر ساخت اپن وینچ امکانپذیر است.
معرفی و بررسی انواع وینچ جرثقیل بر اساس مکانیزم و ظرفیت باربری
تنوع تناژ، دهانه سالن، ارتفاع بالابری و الگوی حرکت بار ایجاب میکند که پیش از اقدام به خرید، دستهبندی و ویژگیهای انواع وینچ جرثقیل با دقت بررسی شود:
اجزای فنی و مهندسی در ساخت انواع وینچ جرثقیل سقفی
1.الکتروموتورهای اسلیپرینگ یا قفسسنجابی ویژه کرین
الکتروموتورهای با گشتاور راهاندازی بالا، عایقبندی کلاس F یا H و مجهز به اینکودر (Encoder) فیدبک سرعت.

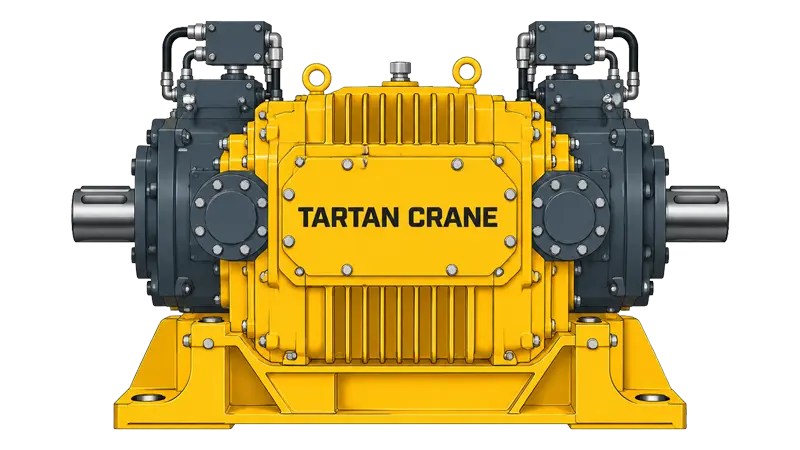

2.گیربکسهای هلیکال یا شافت موازی سنگین
چرخدندههای فولاد آلیاژی (مانند فولادهای سمانتاسیون CrMo) سختکاری سطحیشده و پروفیلتراشی دقیق با سنگزنی CNC برای حداقل اصطکاک و تولید کمترین سطح صدا (Low Noise).
3.درام و قرقرههای سیمبکسل ماشینکاریشده
تولید درام از لولههای مانیسمان سنگین یا چدن نشکن با شیارزنی متناسب با قطر سیمبکسل مطابق استاندارد DIN 15020 جهت جلوگیری از تغییر شکل مقطع سیمبکسل.

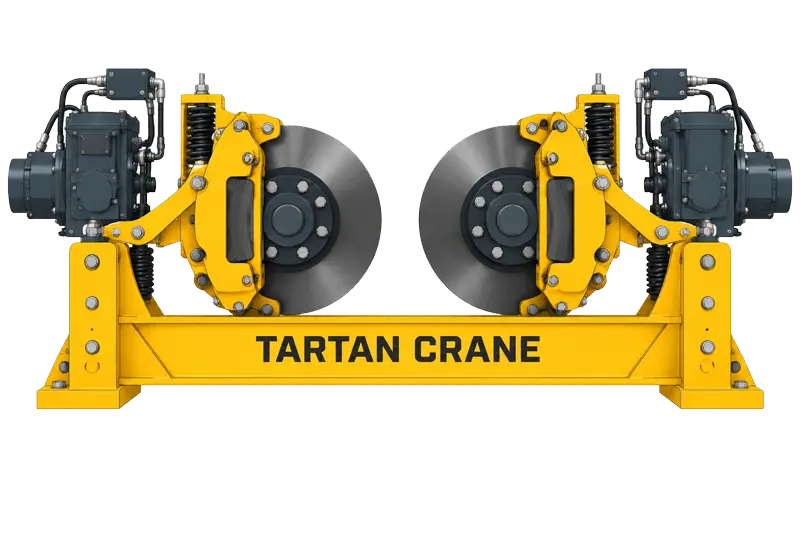

4.مجموعه ترمزهای دوبل ایمنی (Service & Emergency Brakes)
استفاده از ترمزهای الکتروهیدرولیک (Thruster Brakes) روی شافت ورودی گیربکس و در پروژههای حساس، ترمز دیسکی اضطراری مستقیماً روی لبه درام برای مهار بار در صورت شکست شافت گیربکس.
5.ترولی و چرخهای فولادی فورج
چرخهای دو فلنج سختکاری القاییشده سوار بر یاتاقانهای خودتنظیم، به همراه الکتروموتورگیربکسهای حرکت عرضی (Cross Travel).
مزایای فنی و ایمنی اپن وینچهای بالابر تارتن کرین در مقایسه با وینچهای معمولی
استفاده از سیستمهای مهندسیساز تارتن کرین چه تفاوت عملیاتی برای کارفرما ایجاد میکند؟
| شاخص فنی | بالابرهای پکیج (Hoists) | اپن وینچ بالابر سفارشی تارتن کرین |
|---|---|---|
| ظرفیت باربرداری | معمولاً محدود تا ۲۰ الی ۳۰ تن | نامحدود (۲۰ تن تا بالای ۱۰۰ تن) |
| دسترسی به قطعات یدکی | انحصاری برای همان برند تجاری | استفاده از قطعات استاندارد صنعتی بازار |
| کلاس کاری (FEM) | اغلب 1Am یا 2m (سبک و نیمهسنگین) | 3m، 4m تا 5m (صنعتی مداوم و سنگین) |
| تثبیت عمودی بار (True Lift) | معمولاً دارای انحراف جزئی قلاب | لیفتینگ کاملاً قائم با درام چپوراست |
| سیستمهای حفاظتی پیشرفته | محدود به میکروسوئیچ استاندارد | لودسل دیجیتال، ضد نوسان و اینورتر کامل |
| مناسب برای | کاربریهای سبک، کارگاهی و شیفت کاری متناوب | صنایع سنگین، فولاد، معدن، ریختهگری (کاربری مداوم ۲۴ ساعته) |
نیاز به طراحی، ساخت یا تعویض وینچ جرثقیل دارید؟
پیش از خرید بالابرهای محدود پکیج، نیاز باربرداری و شرایط شیفت کاری خط تولید خود را با مهندسان تارتن کرین مطرح کنید تا بهینهترین تناژ، درام و اپنوینچ سفارشی متناسب با بودجه شما طراحی شود.
- محاسبه دقیق تناژ، ارتفاع قلاب و کلاس کاری (FEM / DIN)
- ارسال پیشفاکتور شفاف به همراه برند معتبر الکتروموتور و گیربکس
- تضمین خدمات پس از فروش، گارانتی معتبر و تامین مادامالعمر قطعات
مشخصات اولیه پروژه را وارد کنید؛ در کمتر از چند ساعت با شما تماس میگیریم.
سوالات متداول درباره ساخت و خرید انواع وینچ جرثقیل (FAQ)
در بالابرهای پکیج، ساختار به صورت یکپارچه و فشرده است که اغلب برای ظرفیتهای سبک تا متوسط (معمولاً زیر ۲۰ تن) کاربرد دارد. اما در ساخت انواع وینچ جرثقیل سقفی به روش اپنوینچ (Open Winch)، کلیه اجزا اعم از الکتروموتور، درام، ترمز الکترومغناطیسی یا هیدرولیکی و گیربکس به صورت مستقل و متناسب با تناژ، ارتفاع و شیفت کاری پروژه شما مهندسی و مونتاژ میشوند که امکان تعمیر آسان، دسترسی نامحدود به قطعات یدکی استاندارد و طول عمر بسیار بالاتری را فراهم میسازد.
کلیه محاسبات مهندسی، مقاومت مصالح، تنش شاسی، قطر درام، فاکتور ایمنی سیمبکسل و نسبت دندهها مطابق استانداردهای معتبر بینالمللی نظیر FEM (بهویژه بخش طراحی مکانیزمها)، DIN 15020، استاندارد CMAA و استانداردهای ملی ایران انجام شده و دفترچه محاسبات فنی به کارفرما تحویل داده میشود.
برای محیطهای گرم، پر گردوغبار یا صنایع سنگین (فولاد، ریختهگری و سنگبریهای پرکار)، اپن وینچهای سنگین با کلاس کاری FEM 3m یا 4m مجهز به عایقهای حرارتی الکتروموتور (Class H)، سیمبکسلهای مغز فولادی مقاوم، درام با شیارزنی دقیق، ترمز دوبل اضطراری (سیستم حفاظتی دیسکی/دستی) و تابلو درایو اینورتر اختصاصی بهترین کارایی و ایمنی را تضمین میکنند.
برای دریافت پیشفاکتور دقیق کافی است تناژ نامی (ظرفیت باربرداری)، ارتفاع بالابری (کورس قلاب)، سرعت مدنظر برای بالابری و حرکت کالسکه، شیفت کاری روزانه، شرایط محیطی (دمای بالا، اسیدی، غبارآلود) و در صورت وجود، فاصله بین دو پل جرثقیل (Gauge کالسکه) را به کارشناسان تارتن کرین اعلام کنید.
بله؛ یکی از خدمات تخصصی تارتن کرین، مهندسی معکوس و ساخت ترولی (کالسکه) و وینچ جدید منطبق بر فاصله ریل و ظرفیت پلهای قبلی شماست. این کار بدون نیاز به تغییر سازه اصلی سوله و پلها انجام میشود و راندمان کاری کارگاه شما را به طور چشمگیری افزایش میدهد.
بسته به اولویت بودجه و درخواست کارفرما، امکان تجهیز وینچ به برندهای معتبر اروپایی (نظیر Siemens، SEW، Demag، Yilmaz) و برندهای صنعتی باکیفیت و آزمایششده موتوژن و گیربکسهای سنگین صنعتی استاندارد با ضرایب اطمینان بالا وجود دارد. تمامی قطعات همراه با اصالت کالا و گارانتی تحویل میگردند.
کلیه وینچهای مدرن تارتن کرین به تابلو برق مجهز به درایو کنترل سرعت (اینورتر / VFD) مجهز هستند که حرکت نرم (Soft Start / Soft Stop)، حذف کامل شوکهای ضربهای به گیربکس، جلوگیری از تاب خوردن بار و امکان تنظیم دو یا چند سرعت کاری را فراهم میسازد. همچنین قابلیت اتصال ریموتکنترل بیسیم صنعتی (تلهکرین یا ساگا) در کنار کلید فرمان دستی استاندارد فراهم است.
تمامی وینچها و کالسکههای تولیدی تارتن کرین پس از تستهای استاتیک و دینامیک کارگاهی (Load Test) به همراه دفترچه فنی تحویل داده میشوند و دارای گارانتی معتبر شرکتی و خدمات پشتیبانی، تامین قطعات و بازدیدهای دورهای در سراسر کشور هستند.
